專業電網參數測量模塊，為能耗設備提供精準監測
產品簡介：

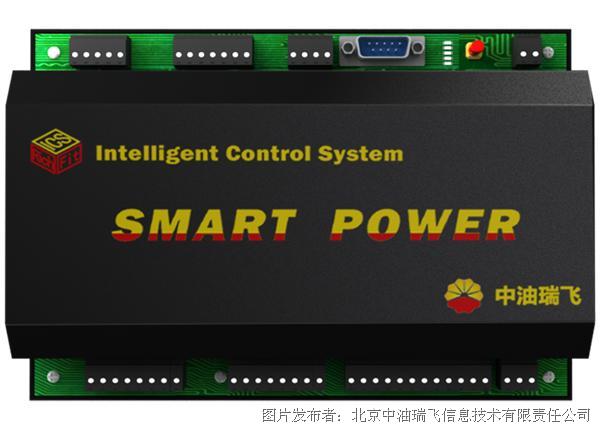

電量測量模塊SMART POWER是針對國內電網運行特性而開發的一款專業電網參數測量模塊，可滿足油田抽油機遠程控制、樓宇自控、暖通控制、重型機械等能耗型設備的電參數監測與計量。
產品介紹：
產品介紹：
電量測量模塊SMART POWER是針對國內電網運行特性而開發的一款專業電網參數測量模塊，可滿足油田抽油機遠程控制、樓宇自控、暖通控制、重型機械等能耗型設備的電參數監測與計量，可應用于三相異步電動機的監控、保護等功能?；趦?yōu)異的環境適應性能，使其在油田集轉站、水源井、揚水泵站遠程控制等場所得到了廣泛的應用。
SP200采用電量采集與RTU一體化設計，實現示功圖、功率圖和電流圖同步采集。
產品特點：
1.三表法準確測量三相交流電壓、電流、有功、無功、頻率、功率因數等電參量，數據刷新速度大于64次/秒；
2.具有開關量輸出，可以作為遙控、跳閘或者報警；具有模擬量輸入、開關量輸入功能，用于儀表和狀態信號的接入功能；具有1路RS232 通信接口和2路 RS485 接口，支持MODBUS RTU 規約，可滿足第三方通信接口儀表的接入功能；
3.支持ZigbeePro無線數據傳輸功能（僅SP200支持此功能）；
4.具備遠程啟停電機等控制功能（僅SP200支持此功能）；
5.采用了高速數據處理技術，大大提高了電網參數的數據采集數量，每周波信號采集速率可達128次，可為用戶提供基本和19次以下諧波的分析數據；
6.可同時輸出電功率圖、電流圖和示功圖；
7.可自動調整平衡塊位置、沖次（僅SP200支持此功能）；
8.具備歷史數據查詢功能。
參數表：
| 產品型號 | SP100 | SP200 |
| CPU | Cortex-M3處理器 | Cortex-M3處理器 |
| 120MHz 實時日歷型時鐘 | 120MHz實時日歷型時鐘 | |
| 獨立硬件看門狗 | 獨立硬件看門狗 | |
| 運行內存 RAM | 128KB+512KB | 128KB+512KB |
| 片內數據存儲 | 512KB | 512KB |
| 片外數據存儲 | 256M（可選） | |
| 測量功能 | ||
| 電壓 | 3相，0～ 380VAC45～ 55Hz0.5％ | 3相，0～ 380VAC45～ 55Hz0.5％ |
| 電流 | 3相＋零相，0～ 5A 0.5％ | 3相＋零相，0～ 5A 0.5％ |
| 頻率 | 45～ 55Hz | 45～ 55Hz |
| 功率 | 3相有用功率、無用功率、視在功率、電量（度） 0.5％ | 3相有用功率、無用功率、視在功率、電量（度） 0.5％ |
| 功率圖 | 支持，300點 /周期（可選） | 支持，300點 /周期（可選） |
| 電流圖 | 支持，300點 /周期（可選） | 支持，300點 /周期（可選） |
| 歷史數據 | 1000幅功率、電流圖（可選） | |
| 零序電流 | 支持 | 支持 |
| 缺相保護 | 支持 | 支持 |
| IO接口 | ||
| 模擬量輸入 | 2路 4～ 20mA | 6路 4～ 20mA |
| 模擬量輸出 | 1路 4～ 20mA | 2路 4～20mA（可選） |
| 開關量輸入 | 6路電平型 24VDC | |
| 開關量輸出 | 6路繼電器輸出 | |
| 通信接口 | ||
| 串行接口 | 2路 RS485 | 1路 RS2322路 RS485 |
| 音頻輸出接口 | 1路（可選） | 1路（可選） |
| 無線接口 | 1路 | |
| 通信協議 | Modbus RTU | Modbus RTU/ASCII |
| 其他參數 | ||
| 工作電源 | 24±10％（ VDC） | 24±10％（ VDC） |
| 功耗 | 3W（最大） | 3W（最大） |
| 工作溫度 | -40℃～ +70℃ | -40℃～ +70℃ |
| 工作濕度 | 5％～ 95％ RH | 5％～ 95％ RH |
| 外形尺寸 | 150×140×45（ mm） | 213×140×45（ mm） |
| 安裝方式 | DIN 35mmU型導軌 | DIN 35mmU型導軌 |
